Ремонт ГБЦ дизельной Газели

Если заметили уменьшение компрессии или риск перегрева, первым делом проверьте плоскость крышки на ровность. Даже 0,1 мм искривления приводит к утечкам и снижению мощностных характеристик. Контроль следует проводить с помощью лазерного уровня или штангенциркуля с индикатором, не полагаясь на визуальный осмотр.

При обнаружении трещин рекомендуется их устранить шлифовкой или сваркой с последующей обработкой, чтобы сохранить герметичность камеры сгорания. Нельзя ограничиваться лишь заменой прокладки – это временное решение. Используйте электроды, подходящие для чугуна или алюминия в зависимости от материала крышки. Ошибки в подборе сварочных материалов ведут к повторным повреждениям.

Для восстановления заводской геометрии поверхности используйте профессиональное оборудование с точностью до 0,01 мм. Важно учитывать допуск, прописанный в технической документации Cummins, чтобы сохранить правильное распределение давления внутри узла. Измеряйте зазоры в местах прилегания клапанов, так как нарушение толщины сальников приводит к потере компрессии и загрязнению масла.

При обслуживании направляющих втулок уделяйте внимание их износу. Допустимый люфт не должен превышать 0,15 мм. При большем износе меняйте их комплектом, иначе работа клапанного механизма нарушится, что скажется на ресурсе всей установки. Перед сборкой смазывайте посадочные места специальной термостойкой смазкой.

Не пропускайте проверку резьбовых соединений на предмет выкрашивания или деформаций. Несоответствие момента затяжки болтов приводит к потере герметичности и, как следствие, к снижению мощности и увеличению расхода топлива. Используйте динамометрический ключ с настройкой, отрегулированной согласно сервисной инструкции производителя техники.

Признаки поломки ГБЦ

Если при запуске мотора слышны металлические стуки или постукивания, это первый тревожный сигнал неисправности. Такие звуки обычно связаны с износом направляющих втулок клапанов или с повреждениями в местах крепления. Проверка зазоров клапанов и визуальный осмотр прилегающих поверхностей помогут убедиться в проблеме.

Повышенный расход антифриза без видимых утечек указывает на трещины в корпусе или деформацию прокладки. В таких случаях давление в системе охлаждения падает, что приводит к перегреву и ускоренному износу деталей. Контроль на предмет появления белого дыма из выхлопной трубы, особенно при холодном запуске, подтверждает наличие протечек между камерами сгорания и охлаждающей жидкостью.

Нестабильная работа оборудования – провалы мощности, перебои в работе под нагрузкой, частые глохания – признак ухудшения герметичности камеры сгорания. Анализ компрессии и тест на герметичность помогут выявить попадание газов в охлаждающую систему или масло, что требует немедленного вмешательства.

Визуальные повреждения, такие как трещины на поверхности из алюминия или появление следов коррозии в областях контакта с прокладкой, требуют осмотра на специализированном стенде. Изменение формы или изгиб понятий о параллельности рабочих плоскостей приводит к неправильному распределению давления и требует срочного устранения дефектов во избежание серьёзных поломок.

Как происходит ремонт ГБЦ?

Первый этап – детальный осмотр и замер деформаций. Для проверки плоскостности используют стойки с индикаторами часового типа или оптические приборы. Отклонения больше 0,1 мм сигнализируют о необходимости фрезеровки поверхности.

Затем избавляются от трещин и дефектов. Обычно применяют пайку медно-фосфористыми припоями или сварку с последующей шлифовкой. Трещины на масляных каналах требуют внимания: любые пропуски давления внутри системы снижают эффективность и ведут к серьезным поломкам.

Для восстановления посадочных мест клапанов и седел задействуют специализированное оборудование. Усилие при запрессовке должно соответствовать заводским параметрам, чтобы обеспечить герметичность без деформаций. Проверку герметичности проводят с использованием воздуха под давлением или жидкости под давлением до 10 бар.

Все резьбовые отверстия очищают от нагара и при необходимости восстанавливают резьбу. Часто используют нарезку резьбы вставками Helicoil для увеличения срока службы в местах с большими нагрузками. Важно применять метизы с классом прочности согласно заводским спецификациям.

После этого проводят балансировку и проверку распределения нагрузок на клапаны. Неправильное запрессовывание или неравномерное износ может вызвать утечку и быстрый износ деталей, что ведет к повторным поломкам. Подгонку клапанов лучше делать с микрометровой точностью – разброс в 0,02 мм критичен.

Заключительный шаг – мойка и обезжиривание поверхности, чтобы исключить попадание абразива и масляных загрязнений внутрь систем. После этого устанавливают новые крепежные элементы с моментом затяжки, рекомендованным производителем. Таблица ниже показывает основные моменты затяжки для типичных дизельных агрегатов Камминз:

После сборки проводят тест под нагрузкой и измерение давления в компрессионных камерах. Обнаружение утечек требует повторного контроля посадочных поверхностей и проверки недавно отремонтированных участков. Такой подход гарантирует восстановление работоспособности и правильное функционирование систем впрыска и выпуска.

Дополнительные работы, связанные с ремонтом ГБЦ

После демонтажа узла сразу проверьте плоскость прилегания на плоскостность. Обычно она требует шлифовки с допуском не более 0,05 мм на длине 300 мм. Несоблюдение этого параметра приведёт к неплотному прилеганию прокладки и утечкам газов, которые быстро выведут мотор из строя.

Не забудьте осмотреть и проверить клапаны, направляющие втулки и седла. Износ более 0,2 мм в направляющих требует замены, иначе масляный расход быстро пойдёт вверх. Важно использовать специальные измерительные приборы – микрометры и нутромеры, чтобы определить износ с точностью до сотых долей миллиметра.

• Проверка герметичности выпускных и впускных клапанов через метод «ловушки воздуха».
• Дефектовка пружин на вылет и ослабление металла. Стандартный допустимый вылет пружины не более 1 мм после нагрева.
• Шлифовка седел с применением фрезерного станка с ЧПУ.

После сборки важно выполнить американский тест на герметичность – под давлением в камерах сгорания выявляют микроподтёки. Такой метод показывает точные места негерметичности, минимизируя вероятность попадания охлаждающей жидкости в масло или камеру сгорания.

Если конструкция включает систему охлаждения с каналами в блоке, разумно провести промывку с применением кислотных или щелочных растворов. Они убирают нагар, ржавчину и отложения жёсткой воды. Загрязнённые каналы снижают эффективность теплоотвода, что ведёт к перегреву и выгоранию прокладки. Промыть проводят под давлением 1,5–2 атмосферы, после чего проверяют герметичность самих каналов.

Шлифовка и опрессовка при обслуживании ГБЦ

При устранении деформаций важно не превышать максимальную глубину съёма металла 0,3 мм на один проход. Общий слой при шлифовке не должен быть больше 1 мм, иначе меняется геометрия посадочных плоскостей и может нарушиться герметичность. После каждого этапа обработки проверяйте плоскостность с помощью индикатора часового типа – допустимый зазор составляет не более 0,05 мм на длине 300 мм.

Контролируйте обязательную опрессовку перед повторной установкой на мотор. Этот тест выявляет трещины в теле детали, которые визуально не видны. Давление подачи воды или масла ставьте согласно заводским нормам – для головок Cummins это обычно 3–4 бара. Время выдержки под давлением – не меньше 2 минут; при обнаружении течи алюминиевую или чугунную деталь подлежит дальнейшей диагностике или замене.

Помните: при несоблюдении точных параметров обработки снижается ресурс и возможны повторные повреждения. Используйте шлифовальные диски с зернистостью от 40 до 80 грит, чтобы избежать чрезмерного нагрева и появления микротрещин. Если плоскость повреждена свыше 0,1 мм после снятия покрытия, усиливайте прилегание прокладки термически устойчивым герметиком, одобренным производителем двигателя.

Диагностика и консультация

Осмотрите поверхность на наличие трещин и коррозии. Прямая просветная лампа и магнитная дефектоскопия выявят микроповреждения, которые невозможно обнаружить визуально. Особое внимание уделяйте участкам вокруг камер сгорания и посадочным местам клапанов, где концентрируются основные нагрузки.

При консультации необходимо учитывать марку и модель агрегата, поскольку параметры износа для разных модификаций отличаются. Запасные части должны соответствовать заводским спецификациям — хрупкие алюминиевые детали быстро выходят из строя при использовании непроверенных комплектующих. Перед демонтажем стоит получить документацию с рекомендованными усилиями затяжки и момента снятия на каждую сборочную единицу.

Не пренебрегайте проверкой системы охлаждения и зазоров в механизме газораспределения. Нарушения теплообмена приводят к перегреву и деформации узлов. Измерьте толщину прокладки и выявите возможные деформации при помощи индикатора часового типа с точностью до 0,01 мм.

После диагностики составьте подробный отчёт с исправленными параметрами, это поможет избежать повторных обращений. Каждый выявленный дефект рекомендуйте устранить на ранних стадиях. В случае сложных повреждений консультация специалиста с опытом по конкретному мотору позволит экономить на последующих затратах и минимизировать простой техники.

Реставрация газелевских головок

Перед началом работ проверьте деталь на наличие трещин через метод проникающей жидкости или ультразвуковое сканирование. На Газелях с двигателями Cummins это обязательный пункт, так как алюминиевые крышки часто страдают от термических нагрузок.

Если обнаружены деформации, обязательна шлифовка плоскости под клапаны. Толщина снимаемого слоя не должна превышать 0,2 мм, иначе нарушится прижимная сила прокладки и возможны протечки масла или охлаждающей жидкости.

Замените все направляющие клапанов, если люфт превышает 0,1 мм. Для платформы Газели подходят оригинальные вставки Cummins с точными посадочными диаметрами, что гарантирует герметичность и долговечность узла.

Пружины клапанов должны отвечать заводским параметрам по жёсткости – 30-35 Н на первый прогиб. Используйте стенд для проверки, иначе велика вероятность недопуска открытия при нагрузках.

При разборке тщательно очистите каналы маслоподачи от нагара и отложений. Засоры ведут к недостаточной смазке направляющих, что ускоряет износ и приводит к поломкам в пробегах от 50 тысяч километров.

Замена сальников топливных форсунок – обязательная операция. Старые уплотнители теряют эластичность и вызывают утечки давления, что сказывается на стабильности работы мотора.

Перед сборкой обязательно промойте все детали в бензине или специализированном растворителе. Наличие пыли или металлической стружки внутри узла сокращает ресурс системы и провоцирует появление задиров.

Для финальной затяжки болтов используйте динамометрический ключ, строго соблюдая усилие 20-25 Н·м согласно сервисной документации. Завышенный момент приведёт к деформации корпуса, а заниженный – к протечкам и ухудшению работы мотора.

Основные поломки от перегрева и заклинивания

При сильном перегреве металл корпуса становится хрупким, что приводит к появлению трещин в местах прохождения охлаждающей жидкости. Трещины вызывают потерю герметичности и нарушение теплового режима, что сразу сказывается на устойчивости работы всего агрегата. Важно проверить поверхность на наличие микротрещин с помощью ультразвукового или проникающего контроля, особенно возле камер сгорания и масляных каналов.

Заклинивание связано с деформацией деталей при недостаточном смазывании и перегреве. В первую очередь страдают втулки распределительных валов и направляющие клапанов – из-за расширения металла их зазоры сокращаются, что ведёт к сильному износу или заеданию. На практике советую сразу проверять вкладыши и направляющие на износ, чтобы избежать полного выворачивания элемента из строя с последующим капитальным вмешательством.

Расплавление уплотнителей и прокладок – частый спутник повышения температуры. Материалы теряют эластичность, появляются протечки масла и антифриза. Это ухудшает охлаждение и смазку, усугубляя всё состояние. Особенно уязвимы прокладки между поверхностями с разной температурой и давлениями. Проверка и замена резино-полимерных компонентов должна быть частью планового техобслуживания при подозрении на термическое воздействие.

Залипание клапанов и сажевые отложения в расширительных каналах тормозят процесс регулировки зазоров и ухудшают теплоотвод. При перегреве металл клапанов под воздействием температуры теряет упругость, что опасно снижает срок службы направляющих. Рекомендую особое внимание уделять химическому и механическому удалению нагара при разборке, иначе продолжительные сбои в работе гарантированы.

Появление локальных выработок на поверхности седел и проточки поршневых колец – еще одна частая неисправность. Перегрев вымывает смазку, что усиливает трение и приводит к образованию задиров. Восстановить геометрию возможно лишь посредством шлифовки, но главное – выявить причину перегрева до сборки, иначе поломка повторится. Диагностика состояния деталей и контроль температуры до замены компонентов позволяет сэкономить время и средства при эксплуатации.

Трещины в алюминиевой голове мотора: причины возникновения на дизелях

Если обнаружили трещины в алюминиевой части блока у дизельного агрегата, это почти всегда связано с перегревом. Алюминий хуже держит тепловые нагрузки по сравнению с чугуном, особенно в узлах с высокой температурой и давлением. Локальные перегревы возникают из-за проблем с системой охлаждения, например, при засорах или неисправностях насоса.

Неправильная затяжка крепежных болтов ведет к неравномерному распределению нагрузки. При этом алюминиевый корпус начинает испытывать микротечения из-за внутреннего напряжения. В дизельных механизмах с высоким компрессией и частым пуском на холодную такие напряжения быстро вызывают трещины в критических местах – у камер сгорания и вокруг каналов охлаждения.

Еще одна частая причина – коррозия в местах контакта с жидкостью охлаждения. Если антифриз содержит некачественные присадки или меняется нерегулярно, алюминий начинает разрушаться изнутри. В результате металл теряет эластичность, становится хрупким, накапливая микротрещины, которые затем перерастают в видимые дефекты.

Значительный вклад в появление трещин дает температурный перепад после длительной работы мотора под нагрузкой и резкого остывания. Металл расширяется, а затем быстро сжимается. В таких условиях алюминиевая часть испытывает циклические нагрузки, которые ускоряют усталостное разрушение. Это особенно заметно при эксплуатации на высоких оборотах с резкими изменениями режима.

При диагностике специалистов важно проверить состояние теплообменного контура и давление в камерах сгорания. Высокие показатели давления могут указывать на дефекты в уплотнительных элементах, что усиливает механическую нагрузку на алюминиевый корпус. Отсутствие герметичности часто ускоряет развитие трещин вдоль линий стыков и распределительных каналов.

Лучшая профилактика – регулярная диагностика состояния охлаждающей системы, контроль за плотностью и качеством крепежа, а также своевременная замена охлаждающей жидкости. При первых признаках перегрева или потери герметичности стоит проводить точечный осмотр на предмет микроразрывов, чтобы избежать полной замены детали и простоев техники.

Признаки, что вашей ГБЦ на Газели пора в ремонт

Появление белого дыма из выхлопной трубы – верный признак неплотностей в рабочей части агрегата. Если мотор начинает выбрасывать дым с резким запахом охлаждающей жидкости, это указывает на нарушение герметичности между камерами сгорания и охлаждающей системой. Игнорировать этот симптом нельзя, иначе последуют перегрев и деформация.

Потеря компрессии по одному или нескольким цилиндрам заметна при проведении замера манометром. Значение ниже 12 атмосфер свидетельствует о наличии трещин или деформаций в металлических деталях. Работа двигателя с такой проблемой приводит к падению мощности и увеличенному расходу горючего.

Повышенная температура охлаждающей жидкости, фиксируемая на панели приборов, часто говорит о нарушении циркуляции внутри промежуточного узла. Трещины или износ уплотнителей препятствуют нормальному отводу тепла от камеры сгорания, из-за чего агрегат перегревается даже при низких нагрузках.

Наличие следов масла в системе охлаждения – тревожный сигнал. Если вы обнаружили масляные разводы в расширительном бачке или радиаторе, значит внутренняя часть конструкции имеет дефекты. Как правило, это результат износа уплотнительных поверхностей или микротрещин, которые приводят к смешиванию жидкостей.

Посторонние шумы при работе мотора, особенно металлическое постукивание или свист, связаны с проблемами в механизмах газораспределения. Изношенные седла клапанов или повреждение внутренних каналов ухудшают работу, что обязательно отражается на звуке и производительности силового агрегата.

Визуальные трещины и коррозия на поверхности детали стоит заметить сразу при осмотре после разборки. Любые повреждения влияют на герметичность и устойчивость конструкции к нагрузкам. Особенно опасны следы эрозии вокруг каналов и прилегающих к камерам сгорания зон, поскольку они быстро прогрессируют.

Симптомы от белого дыма до потери мощности

Падение динамики работы связано с потерей компрессии. Если при ускорении мотор набирает обороты с провалами, следует замерить компрессию и проверить зазоры в клапанах. Уменьшение цилиндрового давления ниже 12 бар в среднем ведёт к значительной потере тяги. Одновременно могут появиться посторонние шумы и повышенный расход топлива.

Применяйте тесты герметичности и осмотр на трещины с помощью ультразвука или красителей. Сложности в пуске и нестабильная работа на холостом ходу тоже указывают на проблемы в верхней части мотора. При первых признаках белого дыма или глушёного звука двигателя требуется диагностика, чтобы не доводить до полной поломки и простоев грузового транспорта или коммерческого транспорта.

Как быстро диагностировать дефекты ГРМ без лишних затрат

Проверьте двигатель на наличие давления в системе охлаждения с помощью манометра или простого тестера давления. При снижении давления ниже 1,2-1,5 бар при холодном моторе можно заподозрить трещины или неплотности в крышке цилиндров. Это самый ранний и объективный способ определения проблемы без демонтажа.

Осмотрите масляный картридж и уровень масла. Попадание антифриза в масло изменяет его цвет до молочно-кремового или серо-прозрачного состояния. Такой признак говорит о перебоях в герметичности камеры сгорания, указывая на деформацию или трещины.

• Запустите холодный двигатель и понаблюдайте за выхлопом. Белый дым и запах охлаждающей жидкости при работе становятся явным признаком нарушения целостности.
• Проведите простой тест с компрессометром, замеряя давление в каждом цилиндре. Расхождения более чем на 1,5 кгс/см² между соседними камерами указывают на повреждения.
• Проверьте свечи накаливания или форсунки на наличие перегара и масла – избыточные отложения часто связаны с дефектами деталей крышки.

Для быстрого выявления внутреннего повреждения можно использовать ультразвуковой или пирометрический сканер. Изменение температуры на поверхности сообщает о перегреве определенных зон, а ультразвук выявляет микроскопические трещины без разборки. Оборудование доступно в любом среднем автосервисе и требует не более 15 минут на диагностику.

Не допускайте длительной эксплуатации с признаками неисправности, чтобы не усугублять ситуацию. Своевременный анализ и минимальные вложения на диагностику дают точную картину и экономят средства на ремонте и простой техники.

Диагностика ГБЦ дизеля Газели в моей мастерской

Осмотр проводят с использованием микроскопа и ультразвуковой аппаратуры. Это выявляет внутренняя дефекты металла, например, сколы и внутренние трещины, которые не видны невооружённым глазом. Данные считываю и сравниваю с эталонными показателями для моторов семейства Газель с 2.8-литровым мотором Cummins.

При измерениях формы и плоскости применяются толщиномеры и оптические приборы. Плоскостность деформаций не должна превышать 0,05 мм. Если выявляется отклонение больше, необходимо шлифование для восстановления ровной поверхности соприкосновения с другими элементами.

Тестирование седел клапанов – отдельный этап. Проверяю прижимание клапанной пары с использованием жидкости с индикатором давления. Малейшее подтекание свидетельствует о необходимости замены уплотнительных колец или шлифовки посадочных мест.

Проверка направляющих втулок производится измерением зазора между стенками и клапанным штоком. Оптимальный показатель для Газели с данным мотором – не более 0,08 мм. При превышении зазора возможны перебои в работе и преждевременный износ комплектующих.

Для оценки состояния системы охлаждения применяю промывку с последующим давлением через каналы охладителя, фиксирую стабильность и отсутствие протечек. Пробег выше 200 тысяч километров повышает риски засоров, что снижает эффективность теплопередачи и ведет к перегревам.

Обязательно фиксирую результаты каждого теста в журнал диагностики с подробным описанием параметров и отклонений. Это помогает планировать техническое обслуживание и избегать повторных поломок на дороге, что критично для индивидуальных предпринимателей с парком из нескольких Газелей.

Дефектовка и проверка плоскости шаг за шагом

Для точной диагностики понадобится ровная плита или направляющая, точный щуп толщиной от 0,05 до 0,2 мм и линейка длиной не менее 500 мм. Поместите деталь на плоскость, очистив поверхности от загрязнений и нагара. Приложите линейку вдоль поверхности, сначала по центру, затем по диагоналям. Щуп вставляйте между линейкой и металлом в местах, где образование зазоров вызывает сомнения. Максимально допустимый прогиб обычно составляет 0,1 мм, для некоторых моделей – до 0,15 мм. Если зазоры превышают эти значения, следует направлять изделие на шлифовку.

Особое внимание уделите зоне вокруг выпускных и впускных отверстий – именно здесь часто появляются деформации или трещины. После общей проверки измерьте глубину повреждений в местах прилегания к головкам и корпусу. Используйте магнитный индикатор или микрометр для фиксации точных значений. Запишите результаты для каждого участка, чтобы контролировать состояние детали при дальнейших операциях. Такой подход снижает риск некорректной установки и гарантирует герметичность при сборке.

Что смотреть на клапанах и седлах при осмотре

Важно оценить износ тарелки клапана: наличие задиров, раковин и пригоревших участков говорит о нарушении герметичности. Диаметр посадочного конуса должен оставаться в пределах заводских допусков, обычно износ свыше 0,3 мм требует обработки или замены. При грубом повреждении металл теряет упругость, что ведет к снижению эффективности работы устройства.

Осмотрите седло на предмет трещин и глубоких царапин. Мелкие бороздки допускаются, но их глубина не должна превышать 0,1 мм. Водяные и масляные каналы рядом с седлом должны быть чистыми – засоры ухудшают охлаждение и способствуют перегреву рабочей зоны. Следы коррозии особенно опасны именно в этой зоне, так как приводят к быстрым разрушениям.

Особенно внимательно проверьте регулировочные поверхности клапанных тарелок и направляющих втулок. Износ втулок вызывает биения стержня и неплотное закрытие клапана. Допуск люфтов – до 0,15 мм, больше – нужно менять втулку или шлифовать. Обращайте внимание на следы нагара с торца клапана: они указывают на проблемы с сгоранием топлива либо на негерметичность.

Наконец, стоит измерить угол заточки рабочих кромок седла. Он должен совпадать с техническим паспортом детали, как правило, это 45 или 30 градусов, в зависимости от конструкции. Правильный угол обеспечивает плотное прилегание, равномерное распределение давления и предотвращает прогорание. Неукоснительное соблюдение этих параметров продляет ресурс и исключает течи компрессии.

Этапы восстановления элемента Газели

Далее подготовьте отверстия под направляющие втулки и седла клапанов. Часто из-за износа требуется замена или постановка новых деталей – оригинальные газелевские комплектующие (Cummins) рекомендуются для сохранения технических характеристик. Притирка клапанов проводится с применением зернистых паст, чтобы гарантировать плотное прилегание и герметичность. Обязательно контролируйте зазоры: слишком большой вызовет потери компрессии, слишком малый – закисление и ускоренный износ.

В завершение установите гидрокомпенсаторы и другие подвижные части, смазав их моторным маслом. Проверяйте позиционирование прокладок и болтов, регулируя момент затяжки под рекомендацию завода – обычно 20-30 Н/м с последующим контролем. После сборки соберите систему на стенде, чтобы убедиться в отсутствии протечек и правильном ходе всех узлов. При соблюдении всех этапов временные интервалы между обслуживанием увеличатся, а риск простоев уменьшится.

Разборка, проточка и притирка клапанов

Начинайте с тщательной маркировки каждого клапана и седла, чтобы сохранить их взаимное расположение. Снимайте тарелки с пружинами с помощью съемника или простой отвертки, аккуратно, чтобы не повредить стержень.

Осмотрите рабочие поверхности на наличие задиров и трещин. Если зазоры превышают допустимые нормы (обычно 0,02–0,05 мм), отправляйте детали на проточку. Толщина тарелок не должна быть менее 1,5 мм после обработки, иначе меняйте их на новые.

Для проточки используйте оправку с равномерным давлением и абразивный круг зернистостью 120–240. Частота вращения – около 3000 об/мин, скорость подачи – 0,1–0,2 мм за проход. Контролируйте плоскостность с штангенциркулем и индикаторной линейкой.

Притирка клапанов проводят пастой ГОИ или специальным составом с зернистостью около 320. Крутите клапан руками, создавая равномерное давление на седло, пока не образуется равномерный матовый след шириной минимум 2 мм. После удаления пасты промойте детали бензином или уайт-спиритом.

Обязательно проверьте плотность посадки на стенде или с помощью давления масла – не должно быть утечек выше 0,03 МПа. Установка должна оставаться герметичной, иначе потери компрессии приведут к снижению мощности и увеличению расхода топлива.

Восстановление плоскости и ремонт трещин

Для возвращения поверхности к нормативной геометрии сначала измерьте перепад плоскости. Допустимый износ не превышает 0,05 мм на рабочей зоне. Если он выше, потребуется фрезеровка с точностью до 0,02 мм. Используйте специализированное оборудование – фрезерный станок с цифровой индикацией, чтобы избежать перекоса и сохранилась параллельность рабочей области относительно деформированной.

Трещины выявляйте ультразвуковым дефектоскопом или методом капиллярного контроля с красителем. Для небольших трещин глубиной до 1 мм подходит точечная сварка медью с последующей механической обработкой. Глубокие повреждения свариваются электродами с низким тепловыделением – сварка TIG. После наварки контролируют отсутствие пор и непроваров, так как они приведут к повторным проблемам.

Не стоит сразу обрабатывать за холодной сваркой или заливкой эпоксидными составами. Они снижают ресурс металла и ухудшают теплопроводность. После устранения дефектов и плоскостной обработки проведите испытание на герметичность рабочей области под давлением 4-5 бар, чтобы исключить скрытые повреждения, особенно в зоне соприкосновения с охлаждающей жидкостью.

• Максимально допустимый перепад плоскости – 0,05 мм
• Фрезеровка проводится с точностью 0,02 мм
• Глубина трещин, подходящих для точечной сварки – до 1 мм
• Испытания под давлением – 4-5 бар для проверки герметичности

Что нужно для ремонта ГБЦ своими руками или в сервисе

Понадобится комплект для проверки геометрии: ровная плита с микрометром или индикатором, чтобы выявить деформации и перекосы. Без точных измерений не обойтись – шпильки и посадочные поверхности часто выходят из нормы после перегрева. Также пригодится набор головок и ключей с динамометрическим ключом для правильной затяжки болтов под заданным моментом.

Не обойтись без специализированных инструментов для снятия и установки клапанов. Приспособления для сжатия пружин и удержания направляющих позволяют избежать повреждений при разборке. При выборе комплектующих обращайте внимание на заводские допуски и сертификаты, особенно если рассматриваете дешёвые аналоги.

Для чистки используйте обезжириватель и щётки с неагрессивным абразивом, чтобы удалить нагар без повреждения металла. Проверяйте герметичность с помощью жидкостей с индикаторами или на стенде с давлением, если есть доступ. Важно менять все прокладки и сальники на новые, исходя из рекомендаций производителя по материалам и толщине.

Если ремонт проводите в гараже, позаботьтесь о рабочем месте с освещением и устойчивой поверхностью. Понадобятся маркеры или тонкие карандаши для пометок деталей и упрощения последующей сборки. Для контроля качества стоит иметь под рукой таблицу заводских параметров по допускам и моментам затяжки – работает без вариантов.

Для сервисных мастерских обязательны станки для шлифовки фасок и контроля точности плоскостей, а также контрольно-измерительные приборы с точностью до сотых долей миллиметра. Это позволяет вернуть детали к первоначальным параметрам и избежать дальнейших проблем с герметичностью и износом. Без таких устройств работа будет либо рискованной, либо потребуется отправлять деталь на специализированное предприятие.

Инструменты и запчасти для Газели с дизелем

Для восстановления рабочего состояния узлов Газели с дизелем потребуется комплект ключей с головками на 10-22 мм, динамометрический ключ на 20-100 Н·м и набор отверток с магнитным наконечником. Понадобится также щуп толщиной 0,02-1 мм, микрометр для контроля толщины прокладок и торцевой ключ на 13 мм для работы с болтами крепления клапанов. Без этих инструментов точной регулировки добиться сложно.

Запчасти лучше брать оригинальные или аналоги заводского качества. В обязательном перечне – прокладки из многослойного металла для уплотнения, клапанные направляющие диаметром от 8 до 10 мм, подпружиненные клапаны с диаметром тарелки 30 мм и стальные тарелки с износостойким покрытием. Пружины следует выбирать с шагом и диаметром согласно модели с маркировкой «Газель», иначе возможны некорректные зазоры и преждевременный износ.

• Прокладки из многослойной стали – арт. 4216-1003020-10;
• Клапанные направляющие – арт. 4216.1007033;
• Подпружиненные клапаны – арт. 4216.1007010;
• Пружины клапанов – арт. 4216-1007020.

Для контроля используется компрессометр с адаптером под дизельную камеру сгорания Газели, а для очистки стоит иметь металлическую щетку на дрель и растворитель для удаления нагара. Качество и применение правильных деталей, а также точное соблюдение моментов затяжки болтов – гарантия восстановления рабочего состояния узлов без дополнительных затрат в ближайшем будущем.

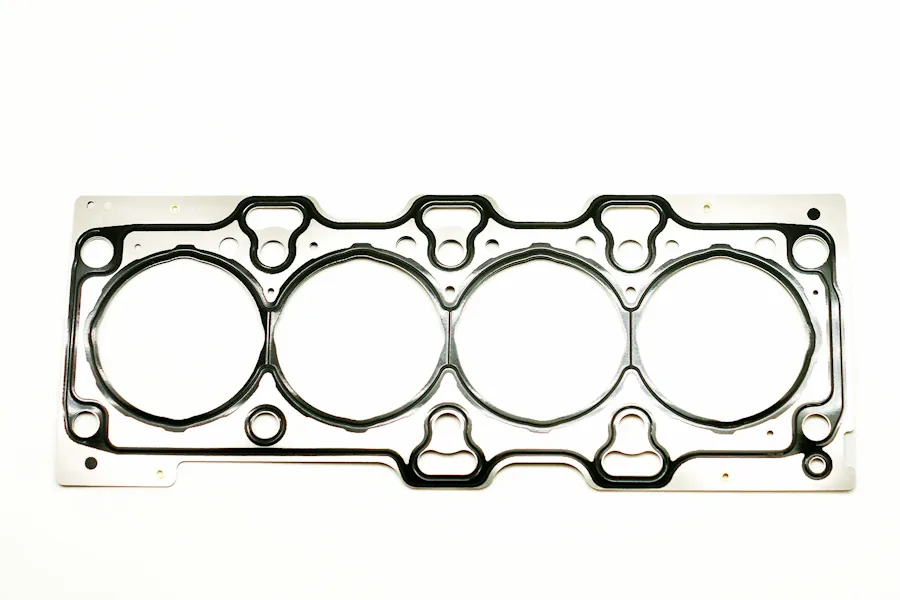

Советы по выбору ремкомплекта

Обращайте внимание на полноту набора: в качественном комплекте должны быть прокладки из многослойного металла с точной толщиной, резиновые уплотнители с заявленным химическим составом, стойкие к горюче-смазочным материалам, а также металлические шайбы и болты с необходимым крутящим моментом. Если в упаковке отсутствует хотя бы один из этих элементов, лучше отказаться – недокомплект приводит к преждевременному износу и протечкам.

Выбирайте изделия с сертификацией OEM или одобренные производителем техники Cummins. Такие детали выдерживают температурные нагрузки до 270 °C и давление свыше 140 бар, что критично для долговечности. Подделки без гарантии соответствия техническим нормам могут резко сократить ресурс, а иногда требуют повторной замены уже через 10-15 тысяч километров пробега.

Обращайте внимание на срок годности и условия хранения в магазине. Уплотнители на складе с высокой влажностью теряют эластичность, а прокладки, лежащие более трёх лет, теряют рабочие характеристики. Проверяйте упаковку на отсутствие повреждений, заводские пломбы и маркировку – это поможет избежать покупки низкокачественного набора и сэкономит бюджет на обслуживание в будущем.

Переборка и сборка ГБЦ: секреты из практики

Перед началом сборки проверяйте каждое посадочное место на трещины и следы коррозии с помощью магнитного или ультразвукового контроля. Прокладки используйте только оригинальные или сертифицированные аналоги с маркировкой, соответствующей конкретной модели Камминз. При затяжке крепежа придерживайтесь рекомендованной последовательности и момента усилия – например, болты М10 должны быть затянуты с усилием 45 Н/м, затем дополнительно повернуты на 90°. Несоблюдение этих параметров приводит к деформациям и протечкам под нагрузкой.

Установка направляющих втулок и седел клапанов требует чистоты и точного позиционирования – зазор между втулкой и корпусом не должен превышать 0,03 мм. Притирайте клапанные пары при помощи пасты с мелкозернистым абразивом до светлого, равномерного отпечатка по всей рабочей поверхности. После сборки пройдитесь плоским щупом между клапаном и седлом: допускаемый зазор не больше 0,05 мм. Соблюдение этих параметров гарантирует герметичность и стабильность работы под нагрузкой. Качество этих операций напрямую влияет на долговечность и экономию топлива.

Правильная установка клапанов и рокеров

Перед установкой клапанов всегда проверяйте седла на предмет износа и трещин. Поверхность должна быть чистой и гладкой, без забоин. Используйте монтажную пасту для фиксации сальников – она предотвращает прокручивание и обеспечивает герметичность посадки.

При монтаже клапана устанавливайте пружину с упорной шайбой строго по маркировке. Сторона с меньшим диаметром пружины направляется вниз, к тарелке клапана. Несоблюдение ориентации приведет к преждевременному износу и вибрациям в механизме.

Рокеры крепите на оси без люфтов и перекосов. Если валик или ось изношены, меняйте комплект. Величина бокового зазора не должна превышать 0,1 мм, иначе повысится износ и нарушится синхронизация клапанов.

Для регулировки зазоров используйте щупы толщиной, рекомендованной заводом изготовителем. Величина зазора для клапанов Камминз обычно колеблется от 0,20 до 0,30 мм, в зависимости от температуры и спецификаций мотора.

Крепёжные гайки рокеров стоит затягивать моментом 25-30 Н/м, применяя динамометрический ключ. Недостаточный или избыточный момент вызовет искажение деталей или ослабление узла в процессе эксплуатации.

Проверьте плавность хода рычагов при вращении распредвала. Зазоры должны оставаться постоянными, без заеданий и рывков. Промерзшие или изношенные детали необходимо заменить, чтобы избежать повреждения кулачков и седел.

После сборки поднимите двигатель на 500 об/мин и проверьте отсутствие посторонних звуков в зоне клапанов. Любой металлический стук указывает на нарушение зазоров или неправильную установку, требующую немедленной корректировки.

Проверка на герметичность перед установкой

Перед монтажом узла обязательно проведите тест на герметичность камер охлаждения. Для этого используйте специализированное оборудование – вакуумный или гидростатический стенд с манометром, позволяющий выдержать давление 1,5–2,0 бар на 5 минут. Давление ниже не даст точного результата, а превышение способно повредить тонкие трещины или вызвать деформацию. Важно обеспечить равномерное давление, избегая резких перепадов, чтобы выявить мельчайшие скрытые протечки.

Если нет доступа к профессиональному стенду, применяйте метод подачи сжатого воздуха под давлением около 0,8 бар через каналы охлаждения с одновременным погружением детали в воду. Появление пузырьков укажет на проблему. Независимо от метода, добавьте таблицу с допустимыми параметрами проверки:

Отказ от такой проверки значительно повышает риск выхода из строя после инсталляции и сокращает ресурс узла. Подход без измерения герметичности – это залог длительных простоев и дополнительных финансовых затрат.
