Первый признак неисправности – скачки температуры на панели приборов без видимых причин и нестабильная работа мотора. Для точной диагностики необходимо измерить сопротивление чувствительного элемента при разных температурах. Сопротивление исправного узла составляет примерно 2-3 кОм при +20 °C и снижается до 200-300 Ом при +90 °C.
Осмотр контактов и проводки обязателен перед снятием для исключения механических повреждений и коррозии. Контактные площадки не должны иметь следов окисления, а изоляция проводов – дефектов. Частые причины сбоя приходятся именно на плохую электропроводимость в цепи.
Подключение к диагностическому адаптеру позволяет считать реальные показатели в градусах без разборки. Это особенно актуально при неоднозначных симптомах, когда простой мультиметр не дает полной картины. В современных Газелях с ЭБУ данные собираются напрямую с блока управления.
Проверка рабочего состояния регулятора нагрева системы отвода тепла – залог сохранения оптимальной температуры и предотвращения перегрева или переохлаждения мотора. Игнорирование признаков отказа элемента приводит к ускоренному износу и росту расходов на обслуживание.
Проверка мультиметром на автомобиле без снятия
Далее прогрейте систему до рабочей температуры, около 80 °C, чтобы зафиксировать изменение сопротивления. При нагреве сопротивление уменьшается, достигая примерно 200–300 Ом на 80 градусах. Если показатели остаются практически неизменными, термоэлемент вышел из строя. Контроль удобно делать, подогревая корпус горячей водой или через прогрев мотора на холостом ходу.
- Выключите зажигание, чтобы избежать короткого замыкания.
- Отсоедините штекер с контактов.
- Подключите мультиметр в режим измерения сопротивления (омметр).
- Замерьте сопротивление на холодном корпусе.
- Прогрейте до 80 °C и замерьте повторно.
Если замеры не совпадают с эталонными значениями, элемент выдаёт неверный сигнал ЭБУ, что может привести к неправильной работе двигателя или вентилятора. В профессиональной практике это один из самых быстрых способов выявить неисправность без демонтажа, сэкономив время и деньги. Регулярная проверка исключит перегрев и выход из строя мотора.
Визуальный осмотр перед замером
К абстрактным проверкам приступать не стоит без тщательной оценки состояния самого элемента и его контактов. В первую очередь осмотрите корпус устройства на предмет трещин, коррозии и следов перегрева. Любые повреждения влияют на точность показаний и могут указывать на необходимость замены.
Если обнаружены следы влаги внутри коннектора, есть смысл высушить и обработать контакты контактной смазкой на основе парафина или силикона. Это восстановит электропроводность и защитит от дальнейшей коррозии. Использование обычных масел недопустимо – они запыляют и притягивают грязь.
Обязательно проверьте надежность фиксации элемента в отверстии корпуса. Люфт или неплотное прилегание вызывают ошибки в измерениях и негативно влияют на работу системы контроля температуры. Для крепления предусматриваются уплотнительные кольца – их отсутствие или повреждение также уменьшают эффективность сигнала.

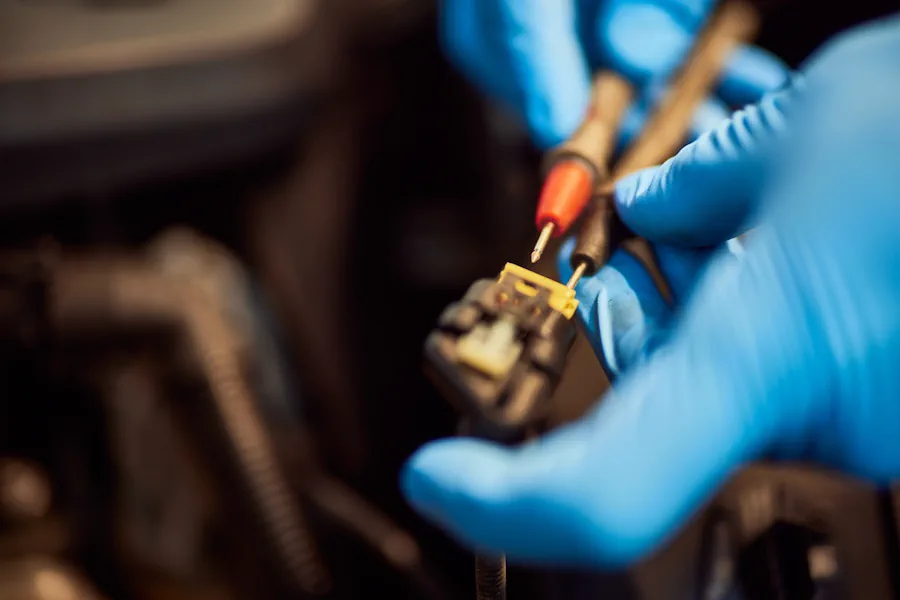

Проверка питания и массы на разъёме контроллера температуры
Подключение корректного напряжения и качественной массы – первая ставка при осмотре разъёма измерителя. Для этого мультиметром в режиме постоянного напряжения измеряют напряжение между клеммой питания и кузовом – должно быть стабильно 12 В при включённом зажигании. Если напряжение отсутствует или ниже 11 В, ищите обрыв или окисление проводки на линии питания. Далее проверяют массу, выставив мультиметр в режим омметра и измеряя сопротивление между клеммой массы на колодке и «массой» корпуса – не более 0,3 Ом. При большем сопротивлении или обрыве нужно прочистить контакт или заменить «массовый» провод.
Особое внимание уделите состоянию клемм и штекера разъёма: следы коррозии, потертости изоляции или ослабшие контакты снижают качество сигнала и питания. Быстрое снятие и очистка контактов металлической щёткой помогает восстановить крепкий контакт. При наличии многожильных проводов внутри защитной оплётки убедитесь в отсутствии изломов – они чаще всего вызывают прерывистые замыкания и нестабильное питание. Такая диагностика даёт 90% гарантии, что отсутствие сбоя связано именно с проводкой, а не с самим измерительным элементом.
Измерение сопротивления на контактах на остывшем агрегате
Перед началом работы необходимо убедиться, что мотор остыл до температуры окружающей среды. Это важно: некоторые элементы меняют сопротивление при нагреве, и результаты будут неточными. Замер проводят только на холодном корпусе, чтобы получить стабильные показатели.
Отключите разъем, ведущий к элементу контроля температуры. Для исключения влияния других цепей измерение делают непосредственно на штекере соединителя, где контакты чистые и хорошо доступны. Используйте мультиметр в режиме омметра с диапазоном от 200 до 2000 Ом.
Нулевое отклонение стрелки прибора или значение сопротивления меньше 20 Ом укажет на обрыв внутри. В норме сопротивление на холодной поверхности датчика варьируется от 2 до 10 кОм, в зависимости от модели и производителя индикатора.
Если полученное значение выходит за рамки рекомендованных пределов – ниже 500 Ом или выше 15 кОм – элемент нуждается в замене. Износ или повреждение внутреннего резистора приводит к неправильным показателям в системе управления.
После получения данных замерьте сопротивление несколько раз, чтобы убедиться в стабильности показаний. Резкие скачки или непостоянство указывают на ошибки контактов или дефекты внутри корпуса, вызванные коррозией или механическим износом.
При замере убедитесь в надежном контакте мультиметра с клеммами. Визуально осмотрите поверхность штекера: следы окисления или грязь снижают качество соединения, искажая данные. Очистка контактных площадок с помощью спирта и щетки улучшит точность.
В случае отсутствия технической документации рекомендуется сверять результаты с аналогичными элементами или использовать таблицы сопротивления, предоставленные заводом-изготовителем для конкретной модели узла. Это помогает избежать ошибок при оценке исправности.
Завершая, отметим: замер сопротивления на холодной детали – самый быстрый и объективный способ выявить неполадки в системе контроля температуры. Это позволит избежать дополнительных затрат на диагностику и продлить срок службы мотора в целом.
Повторное измерение сопротивления на прогретом до рабочей температуры моторе
После достижения мотором устойчивой рабочей температуры, около 85–95°C по охлаждающему составу, требуется провести повторное измерение сопротивления сенсора. Именно при таком режиме параметры меняются с учетом теплового расширения и химического состава жидкости.
Средние нормативные значения сопротивления при 85°C для большинства моделей укладываются в диапазон 200–400 Ом. Отклонения более чем на ±10% от этого диапазона могут сигнализировать о неполадках.
| Температура, °C | Сопротивление, Ом |
|---|---|
| 20 (холодный) | 2400 — 2800 |
| 60 | 600 — 800 |
| 85 (рабочая) | 200 — 400 |
| 100 | 150 — 250 |
Если при проверке сопротивление остается близким к показателям холодного состояния, несмотря на прогрев, это указывает на залипание или выход из строя терморезистивного элемента. Такое состояние мешает корректной работе системы управления мотором.
Подключение к электронному блоку управления стоит отключить, чтобы избежать ошибок диагностики. Помните: данные, полученные при выключенном зажигании, точнее отражают внутренние характеристики прибора измерения.
Для закрепления результата следует проводить измерения несколько раз через 3–5 минут после достижения температуры, чтобы учесть возможные колебания. Если показания остаются нестабильными, причина может быть в повреждении провода или коррозии внутри элемента.
Регулярный мониторинг сопротивления в прогретом состоянии позволяет выявить проблемы раньше, чем блок управления включит аварийный режим или выставит ошибку, что снижает риски поломок и экономит время на ремонт.
Сравнение полученных значений с таблицей сопротивлений для вашего агрегата
Замеренное сопротивление нужно соотнести с рекомендованными параметрами из технической таблицы. Для контролируемого узла на дизельном Камминз в Газели типовые значения выглядят так: при 20 °C – 2,5-3,5 кОм, при 80 °C – 0,4-0,6 кОм. Отклонение более чем на 10% уже повод задуматься.
Если стрелка омметра на холодном состоянии показывает значение ниже заявленных 2,5 кОм, внутреннее сопротивление вероятно просело. Это говорит о возможном коротком замыкании внутри, что уменьшает показания. Напротив, зашкаливание вверх свыше 4 кОм – признак обрыва либо коррозии контактов.
При замере в прогретом состоянии цифры существенно выходят за диапазон 0,4-0,6 кОм – ощущается дефект в чувствительном элементе. Его проводимость меняется с температурой, и любое нарушение влияет на точность. В таком случае точный обратный расчет сопротивления из таблицы подтвердит наличие поломки.
Технические характеристики, приведённые в руководстве по эксплуатации Камминз, — отправная точка для оценки. Они предусматривают допустимые толерансы, которые нельзя игнорировать при сравнении. Пользуйтесь именно этими цифрами, а не универсальными справочниками.
Не пренебрегайте привязкой замера к уличной температуре и состоянию агрегата. Судить о состоянии элемента по показаниям в теплом моторе и холодном – разные вещи. Расчётные значения сопротивления коррелируют с конкретной температурой, посмотрите таблицу именно для диапазона, соответствующего вашим условиям.
Если значения не совпадают даже после контрольных замеров, есть основания для замены компонента. Продолжительная эксплуатация с нарушенными параметрами приведет к неправильной работе системы запуска и перегреву узла, вызывая каскадные неисправности.
В ситуации, когда значения сопротивления в норме, но есть сомнения в корректности показаний, следует провести диагностирование мультиметром в динамике. Контролируйте изменение сопротивления при нагреве и остывании, соотнесите с таблицей – постоянство сигнала укажет на исправность контура.
Для удобства сравнения делайте записи в табличной форме: температура, замеренное сопротивление, допустимый диапазон. Это поможет избежать ошибок и облегчить анализ. В мастерской с несколькими машинами такой подход экономит время и исключает субъективизм при оценке технического состояния узла.
Оценка динамики изменения сопротивления при постепенном прогреве
Для оценки правильности реакции элемента на нагрев прибором следует фиксировать значения сопротивления с интервалом в 5-10 секунд в течение первых 5 минут прогрева. В норме сопротивление должно снижаться плавно от 10-12 кОм при комнатной температуре до 0,5-1 кОм при 90-95 °C. Важно, чтобы значения не прыгали резко и не выходили за указанные диапазоны.
При медленном прогреве сопротивление снижается равномерно, снижение происходит с шагом примерно 0,2-0,3 кОм за каждые 10 °C повышения температуры. Если показатель стоит на месте дольше 30 секунд или изменяется с большими скачками, вероятна неисправность внутреннего резистивного элемента или окисление контактов. Регистрация сведений с мультиметра должна фиксироваться на бумаге или в таблице для анализа после охлаждения.
Реакция «на тепло» становится контрольным показателем работоспособности. В норме при достижении температуры свыше 80 °C сопротивление будет менее 1,5 кОм, а при охлаждении – выше 8 кОм. Если показания при нагреве остаются выше 3-4 кОм или ниже ожидаемых, деталь нуждается в замене. Знание точной динамики помогает избежать ложных срабатываний системы управления и защищает от перегрева.
Проверка с демонтажем компонента
Подключите мультиметр в режим измерения сопротивления между контактами элемента. При комнатной температуре величина сопротивления должна находиться в пределах 2-3 кОм. Для проверки реакции нагрейте шаровой наконечник до 80–90°C и повторите замер: сопротивление при нагревании снижается до 300–400 Ом. Разница в показаниях между холодным и горячим состоянием свидетельствует о исправности терморезистора.
Если сопротивление не меняется или значения выходят за допустимые рамки, есть вероятность внутреннего обрыва или короткого замыкания. В этом случае рекомендую заменить устройство, ведь сбои в передаче данных о температуре приводят к неправильной работе системы подачи топлива и могут вызвать перегрев мотора. Новый элемент соответствует OEM-стандартам, изготовлен из термостойких материалов и рассчитан на срок эксплуатации от 150 000 км пробега.
Снятие датчика с минимальной потерей антифриза
Для уменьшения утечки охлаждающей жидкости достаточно выполнить слив не полностью, а частично, открыв сливной кран радиатора. Это позволит уменьшить давление и объем жидкости в системе, при этом поток не будет критичным. Открутите крышку расширительного бачка для снижения давления.
Перед демонтажем элемента обязательно подложите чистую посуду с объемом не менее 300 мл под место крепления. Откручивать следует медленно, чтобы шланги и коррозия не сорвали резьбу, а жидкость вытекала дозированно. Рычаги гаечного ключа с длиной около 200 мм обеспечивают достаточный момент для откручивания без рывков.
Если система остыла до температуры ниже 40 °C, риск вытекания горячей жидкости снижается, а давление в патрубках минимально. Используйте латексные перчатки для защиты рук и ветошь под рукой – сразу очистить небольшие капли проще, чем устранять крупные потеки.
После откручивания элемента жидкость собирается в подготовленную емкость. Следует поддерживать положение детали близко к посадочному месту, чтобы сократить капания и исключить разлив. Несколько секунд подержите деталь вертикально, чтобы остатки стекли обратно.
Закройте отверстие мягкими заглушками, если работа по замене затягивается. Это убережет систему от подсоса воздуха и перелива охлаждающей смеси при запуске мотора после сборки. Пренебрежение этими моментами часто приводит к дополнительным потерям и необходимости долива антифриза.
Проверка сопротивления в водяной бане при разных показателях нагрева
Для точной диагностики используется метод измерения сопротивления в контролируемой среде, имитирующей рабочие условия. Поместите элемент в ёмкость с водой и постепенно нагревайте до необходимых значений – 20 °C, 60 °C, 90 °C. При каждом этапе снимайте показания мультиметра. Например, при 20 °C сопротивление должно быть в пределах 2400–3000 Ом, на 60 °C – около 600–800 Ом, а при 90 °C значения падают до 150–250 Ом.
Температура воды контролируется обычным термометром с точностью до градуса, чтобы исключить ошибки. Важно избегать резких перепадов, позволяя жидкости стабилизироваться, иначе замеры будут нерепрезентативными. Каждый уровень нужно выдерживать минимум 3-5 минут, чтобы элемент прогрелся равномерно.
Если показатели сопротивления сильно отличаются от нормы, это говорит о неисправности измерительного узла. Заниженное сопротивление на холоде обычно указывает на внутреннее короткое замыкание, а слишком высокое – на обрыв или деградацию чувствительного элемента. Такие данные однозначно указывают на необходимость замены.
Использование водяной бани обеспечивает более точный контроль условий и минимизирует влияние внешней температуры и влажности. Это упрощает диагностику и сокращает время поиска неисправностей, что особенно важно для тех, кто экономит на сервисе и не может позволить простоев.
Контроль плавности изменения сопротивления при нагреве и охлаждении
Подключите мультиметр к контактам элемента контроля температуры и замерьте сопротивление при разных температурах. Значения должны изменяться плавно, без скачков и резких скачков, ведь резкого провала или роста не должно быть по всему диапазону от комнатной температуры до примерно 90 °C. Нормальная работа основана на том, что сопротивление меняется в пределах от нескольких кОм при холодном состоянии до сотен Ом при нагреве.
Если при замерах сопротивления вы фиксируете нестабильные значения, резкие скачки или провалы, это говорит о возможных внутренних повреждениях или отсутствии контакта в сенсорном элементе. Плавность графика можно проверить, нагревая деталь медленно, например, погружая место крепления в теплую воду с постепенным повышением температуры с шагом в 5–10 градусов и сравнивая текущие показания с предыдущими.
Цель – получить последовательный график изменения сопротивления без срывов, где каждое повышение градусов вызывает достаточно предсказуемое снижение сопротивления. Если на участке температура от 40 °C до 60 °C сопротивление меняется слишком резко или наоборот слишком стабильно, лучше провести замену. За контроль отвечает именно равномерность изменения параметров при плавном изменении температуры корпуса, это надежный индикатор исправности рабочего элемента.
Определение соответствия заявленным параметрам
Для оценки соответствия элемента заявленным техническим характеристикам измерьте его сопротивление при нескольких температурах. При 20 °С сопротивление должно находиться в диапазоне 2,5–3,0 кОм, а при 80 °С – уменьшаться до 300–400 Ом. Отклонения свыше 10% от этих значений свидетельствуют о повреждениях или неправильной работе. Используйте мультиметр с точностью не ниже 1 Ом. Проверяйте не только на холодном, но и на прогретом устройстве, чтобы убедиться в корректной реакции на изменение температуры.
Сравнение реальных данных с технической документацией позволяет выявить дефекты на ранней стадии. Кроме сопротивления, обращайте внимание на отсутствие коротких замыканий между контактами и массу элементы, если это указано производителем. Вес корпуса типичных изделий для Газели варьируется в пределах 20–30 г, и значительное отклонение может указывать на подделку или внутренние повреждения. Такой подход минимизирует риски сбоев в работе систем охлаждения под нагрузкой и способствует своевременному ремонту без затрат на замену исправного узла.
Проверка сенсора температуры ОЖ у Газели
Для точной диагностики приложите мультиметр к контактам устройства, сняв разъем. При комнатной температуре сопротивление должно быть в пределах 2,5-3 кОм. Если перепады значений отсутствуют при нагреве корпуса тирометра, а показания остаются постоянными, элемент неисправен. Используйте паяльник и термостойкий шнур для подключения, чтобы избежать ложных результатов из-за плохого контакта.
Нагрейте систему до рабочей температуры 90-95 °C и следите за изменениями сопротивления – оно должно снизиться до 300-400 Ом. Дополнительно замерьте напряжение на разъеме при включенном зажигании: при нормальной работе значение варьируется от 0,5 до 4 В. Если показания не меняются или выходит из этих диапазонов, необходимо заменить компонент. Такой подход сократит время простоя и убережет от дорогостоящего ремонта.
Особенности доступа к сенсору температуры на дизельной «Газели»
Обеспечить доступ к узлу измерения температуры охлаждающей жидкости лучше с правой стороны подкапотного пространства. На Газели с дизельным мотором данный элемент расположен в корпусе термостата, рядом с патрубками радиатора.
Перед началом работ рекомендуется снять кожух вентилятора системы охлаждения. Он крепится четырьмя винтами, доступ к которым обеспечен сверху. Этот этап позволит освободить место для комфортного монтажа инструмента и упростит отсоединение разъема.
Для облегчения доступа следует отсоединить нижний патрубок циркуляции. Он фиксируется универсальными хомутами с пружинным механизмом. Извлечь патрубок без предварительного слива жидкости невозможно, поэтому готовьте ёмкость для охлаждающей смеси.
Электрический штекер подключения находится непосредственно над измерительным элементом. Он снабжён системой фиксации с зажимом-бабочкой. Не стоит тянуть провод за кабель, правильнее поддеть фиксатор и аккуратно отсоединить.
Корпус сенсора впаян в алюминиевый корпус термостата. Глубина установки около 25 мм, что требует применения подходящего съемника с тонкими губками для безопасного извлечения без повреждений.
Важно отметить, что под капотом дизельного силового агрегата бойко скапливается грязь и отложения, особенно возле патрубков. Перед демонтажем стоит обработать место соединения очистителем карбюратора или специально предназначенным аэрозолем с целью предотвращения повреждений посадочного места.
При повторной установке используйте новый уплотнитель из паронита или силикона, толщиной 2 мм. Старое кольцо уплотнения, как правило, деформировано и теряет герметичность, что влечёт протечки и нарушение корректной работы.
Проведение манипуляций при холодном моторе снижает риск ожогов. Роспись ключей и маркировка разъемов на штатном жгуте позволят избежать ошибок при последующем подключении электрики и обеспечат оперативность обслуживания в условиях езды.
Измерение сопротивления и типовые показатели
Для ориентировки по стандартным значениям стоит учитывать следующую таблицу сопротивлений при конкретных температурах:
- 0 °С – 10–12 кОм
- 20 °С – 2,5–3,5 кОм
- 80 °С – 300–400 Ом
- 100 °С – 150–200 Ом
Проверку лучше проводить при остывшем состоянии системы. Подключайте прибор к контактам колодки, избегая повреждения проводки. Значения за пределами указанных влияют на неправильное управление вентилятором или топливоподачей, что ведет к перегреву или перерасходу топлива.
Проверка проводки от сигнального элемента до блока управления и панели
Первым делом нужно убедиться в целостности электрических цепей. Осмотрите разъёмы на наличие следов коррозии, окисления и повреждений изоляции. Контакты должны плотно сидеть и не иметь признаков подгорания.
Для проверки сопротивления используйте мультиметр с режимом прозвонки цепей. Сначала измерьте сопротивление провода от сенсора до ЭБУ. Значение не должно превышать 2 Ом на длине линии. Если показатели выше, возможен излом жилы или плохой контакт.
Далее проверяйте наличие короткого замыкания на корпус, особенно в местах прохождения жгута через моторный отсек. Изоляция на выбранном участке часто повреждается от трения. В норме мультиметр покажет «обрыв» между проводом и массой.
Следующий этап – контроль подачи напряжения на цепь питания. На диагностическом разъёме измерьте напряжение питающего провода: стандартно 5 В или 12 В, в зависимости от типа элемента. Превышение или недостаток напряжения говорят о проблемах с предохранителями, реле или проводкой.
В таблице ниже представлены типичные показания мультиметра для диагностики цепей:
| Элемент цепи | Нормальное значение | Признак неисправности |
|---|---|---|
| Сопротивление провода «сигнал» | 0,5-2 Ом | Больше 2 Ом – излом, коррозия |
| Изоляция «сигнал» – масса | Обрыв (бесконечность) | Короткое замыкание |
| Питание на ЭБУ | 5 В или 12 В постоянного тока | Отсутствует/занижено/завышено |
Не лишним будет пробросить прямую «массу» с аккумулятора на общий провод цепи. Если после этого показания на панели приходят в норму, значит проблема в проводке с «минусом».
Завершающий шаг – тестирование подключения к блоку управления с помощью диагностического сканера. Ошибки по сигналам температуры, ошибки цепей питания и массы укажут на неисправность не обязательно в сенсоре, а именно в межсоединениях. Проверяйте провода под нагрузкой и на разных режимах работы мотора.
Проверка сенсора и панели приборов
Следующий шаг – проверить отображение показаний на панели. Подключите разъем обратно, заведите мотор и обратите внимание на индикатор. Если стрелка температуры не реагирует на прогрев двигателя или гаснет сразу после запуска, причина может быть в проводке, разъеме или в самой приборной панели. Для точной диагностики замерьте напряжение на входе в панель, оно должно соответствовать документации производителя, обычно около 5 В.
Использование диагностического сканера позволит считать реальные данные с управляющего блока. При наличии отклонений в показаниях или ошибках с кодами, связанными с замером жидкости, целесообразно дополнительно проверить разъемы на предмет коррозии и повреждений проводки. Это устранит возможные сбои в передаче информации до индикаторов и обеспечит правильную работу системы контроля нагрева.

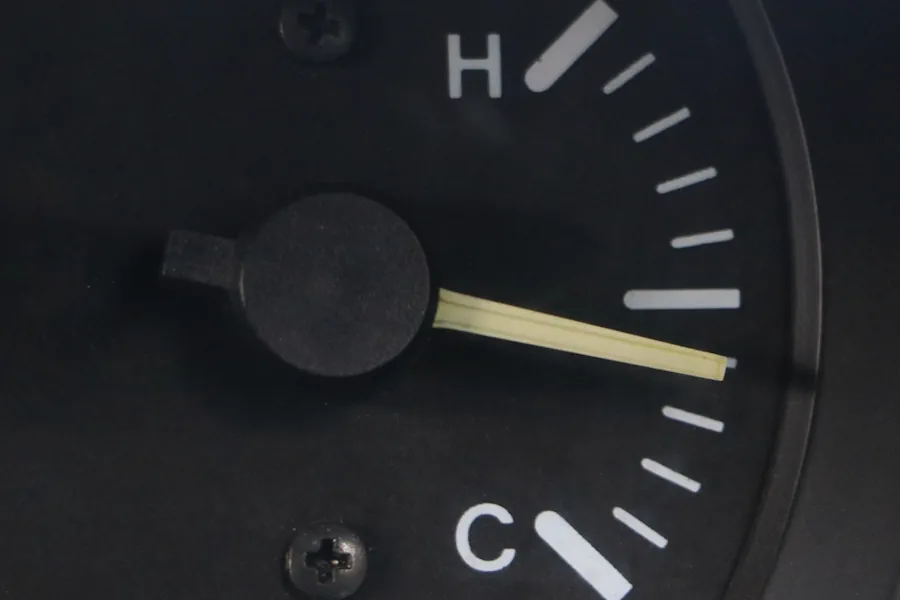

Проверка указателя температуры на панели с помощью переменного сопротивления
Особое внимание стоит уделить проверке сопротивления в зоне холодного состояния и максимального нагрева. При сопротивлении выше 2,5 кОм стрелка должна достигать красной зоны на шкале. Если показания не совпадают с заданными параметрами, понадобится диагностика подсветки или цепей питания самого указателя. Такой тест позволяет исключить ошибки в интерпретации данных, поступающих от сенсоров, и быстро выявить неисправность прибора.
Как понять, где проблема: элемент, проводка или приборная панель
Если показатели в норме, переходите к осмотру проводки. Обратите внимание на изоляцию и крепления – механические повреждения, коррозия на контактах приводят к ложным сигналам. Замыкания на корпус и разрывы определяются тестером в режиме прозвона.
Особенно внимательно проверяйте разъемы у блока управления. Иногда окисление или выгорание контактов приводит к нестабильной работе. Очистка и подтяжка клемм часто решает проблему без замены комплектующих.
Если внешне проводка в порядке, но сигналы от элемента на панель не поступают, возможно, сбой в электронной части приборки. Подключите диагностический сканер – при ошибках связи на экране высветятся коды неисправностей, связанные с приемом температуры.
Отдельная проверка – выход сигнала с узла, который можно снять и проверить на специальном устройстве (например, имитаторе). Если сигнал корректный, проблема в цепи передачи или в самом измерительном блоке.
Таблица ниже поможет понять зависимости типичных значений сопротивления и возможных причин неисправности:
| Значение сопротивления, Ом | Вероятная причина |
|---|---|
| Менее 200 | Короткое замыкание в сенсоре |
| От 200 до 1200 | Рабочее состояние в зависимости от температуры |
| Св. 2000 | Обрыв или неисправность внутри узла |
Если после всех замеров и очистки контактов приборка по-прежнему не реагирует или сигнал с разъема есть, проверяйте цепь питания и массу панели приборов. По статистике, в 40% случаев отказы связаны с коррозией на «массе» или плохим контактом.
В итоге разделите проверку на три уровня: элемент – мультиметром, проводку – визуально и с тестером, измерительный блок – диагностикой и анализом кодов ошибок. Такой подход избавит от лишних затрат и быстро вернёт машину в рабочее состояние.
